Inteligentny wybór, gesty myszy i wiadomość głosowa w użyciu
Większość programów CAD ma podobne rozwiązania w zakresie funkcji, interfejsu czy obsługiwanych plików. Oczywiście są różnice i jest ich wiele. Jedną z tych różnic na korzyść naszego programu CAD są inteligentne narzędzia, które może często pomijane, ale potrafią bardzo ułatwić pracę na różnych etapach projektowania.
Spis treści:
Gesty myszy
Funkcja dostępna jest w zakładce Narzędzia. Umożliwia ona przypisywanie określonych poleceń do ruchów myszy po przytrzymaniu prawego przycisku. Spójrzmy najpierw jak to działa:
Jak widzimy, po wciśnięciu prawego przycisku myszy, kiedy nie jest wybrane żadne polecenie ani zaznaczony żaden obiekt, ZWCAD rozpozna narysowany gest i uruchomi przypisane do niego polecenie.
Funkcja GESTYMYSKONFIG otwiera panel edycji gestów i poleceń. Można też uruchomić polecenie ze wstążki.
W widocznym panelu ZWCADa można aktywować dowolne gesty i przypisywać im różne polecenia. W menu poniżej można dodać własny gest, którym zostać może litera, liczba albo ruch myszy. Spójrzmy na to, jak wyglądają przypisane polecenia zmiany widoku 3D.
ZWCAD 2025 dodał kostkę widoku, która jest ogromną pomocą przy ustawieniu odpowiedniej perspektywy. Można również takie widoki przypisać do gestów myszy, by wygodnie się przełączać pomiędzy kątami.
Inteligentny wybór
ZWCAD oferuje wiele metod zaznaczanie plików. W zależności od potrzeb można skorzystać z funkcji Wybierz podobne, Szybki wybór, wyłączanie warstw albo po prostu zaznaczanie ręczne.
Inteligentny wybór jest świetnym rozwiązaniem, które jest zarówno szybkie, jak i dokładne, a na większych rysunkach może się okazać nieocenione.
Po uruchomieniu polecenia SMARTSEL ZWCAD otworzy panel inteligentnego wyboru, domyślnie przy lewej krawędzi programu.
Możemy wtedy wybrać interesujące nas filtry kilkoma kliknięciami, np. wszystkie polilinie o kolorze ByLayer na warstwie Roads i Water supply. Możemy tutaj korzystać z klasycznych Windowsowych skrótów do zaznaczania obiektów takich jak Shift albo Ctrl by zaznaczyć zakres, albo dodatkowe pozycje.
Mając zaznaczone wybrane obiekty CAD spełniające te warunki można kliknąć PPM na dowolnym miejscu w rysunku i wybrać opcję Izoluj obiekty. ZWCAD ukryje tymczasowo całą resztę, tak by wygodniej dało się pracować na zaznaczonych.
Po wszystkim należy zakończyć izolacje poprzez podobny przycisk na menu podręcznym.
Wiadomość głosowa
Kolejnym udogodnieniem, jakie oferuje ZWCAD jest dodawanie wiadomości głosowej bezpośrednio do rysunku CAD.
Funkcja dostępna jest ponownie ze wstążki Narzędzia. Po kliknięciu na funkcję Wstaw wiadomość głosową będzie można ją zaczepić w dowolnym miejscu w projekcie.
Po kliknięciu i przytrzymaniu zgodnie z instrukcją podłączony mikrofon będzie nagrywał wiadomość, która zostanie przypisana do tego przycisku.
Tak umieszczoną wiadomość można potem odsłuchać jednym kliknięciem. Zastosowań tej funkcji jest wiele, ale przydatna jest głównie wtedy, gdy nad projektem pracuje kilka osób. Można w szybki i prosty sposób umieścić prośbę o poszerzenie elementu, zasugerować wymianę części na inną albo po prostu zmienić kolor/materiał.
Po włączeniu funkcji możemy też zmienić jej przypisanie np. do regionu albo obiektu.

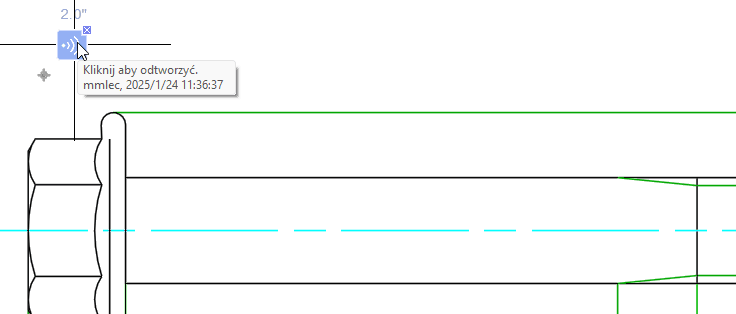

Tak prezentuje się nagranie, które zostało przypisane do regionu, jakim jest śruba:
Te 3 inteligentne narzędzia to tylko dodatek do podstawowych funkcji programu, jednak mogą się okazać bardzo przydatne. Przechodząc do programu z innego rozwiązania CAD często nie zdajemy sobie sprawy z wielu różnic, a może akurat któreś z tych rozwiązań na stałe wejdzie do naszych nawyków.
