Aplikacja do projektowania INSTALACJI TRYSKACZOWYCH

Największą zaletą Aplikacji LIFEcad jest to, że wykorzystujemy standardowe polecenia i narzędzia programów CAD oraz to, że pliki zapisywane są w najpopularniejszym formacie jakim jest format DWG.

Praca na plikach DWG nie wymaga żadnej konwersji. Instalację rysujemy z wykorzystaniem poleceń typu linia lub kopiuj umieszczając ją na odpowiednich warstwach rysunkowych.

LIFEcad został zbudowany zgodnie z wytycznymi 3 norm:

• PN-EN 12845,
• NFPA-13
• VdS CEA 4001pl

dzięki temu można wykonać automatyczne obliczenia instalacji według różnych standardów.

Obliczenia hydrauliczne wykonywane są zgodnie z wybranym typem normy. Dla każdej z norm przygotowane zostały biblioteki odpowiednich tryskaczy i rurociągów.

Wybrane funkcje programu LIFEcad:

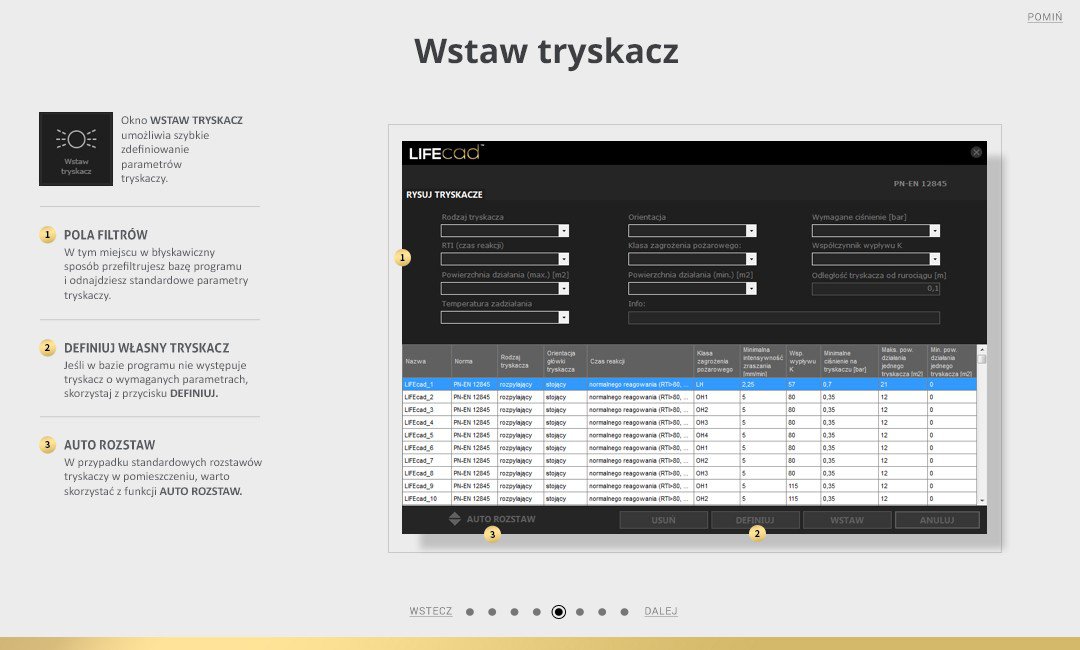

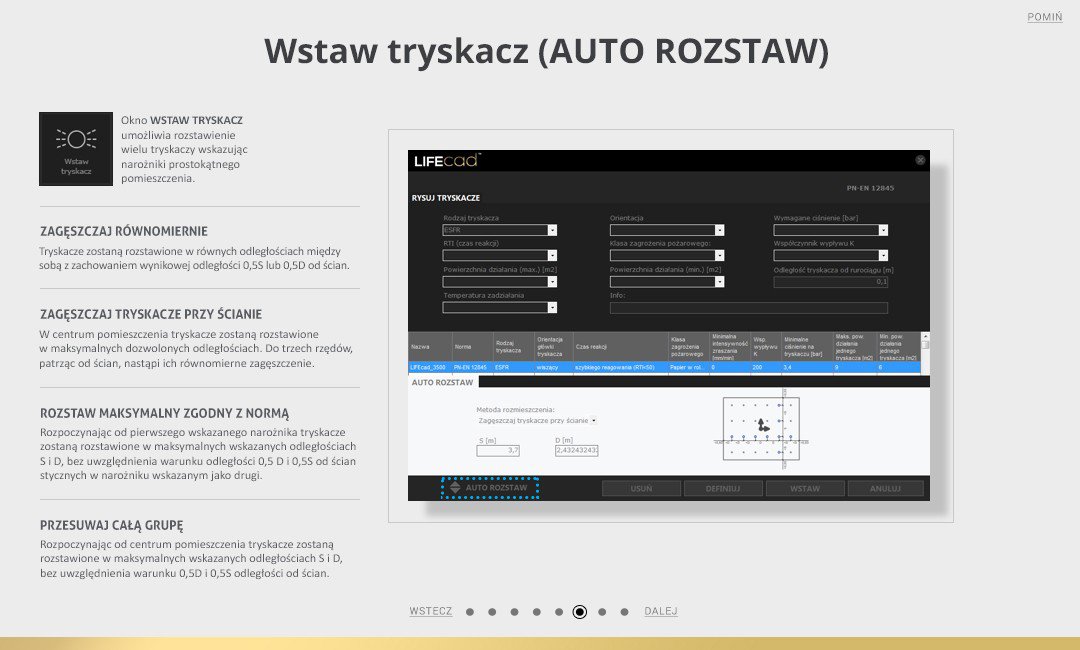

• Automatyczny rozstaw tryskaczy. Otrzymujesz różne metody rozmieszczenia dostosowane do specyfiki danego projektu.
• Automatyczne łączenie tryskaczy z rurociągami. Funkcja umożliwia Ci bardzo szybkie rysowanie instalacji tryskaczowej. Dosłownie kilkoma kliknięciami możesz Automatycznie podłączyć setki a czasem nawet tysiące tryskaczy do rurociągów.
• Ogromna baza gotowych bloków rysunkowych. LIFEcad posiada prawie 8 500 sztuk tryskaczy wykonanych według wytycznych trzech norm, które są wyposażone w niezbędne informacje potrzebne do wykonania automatycznych obliczeń hydraulicznych.
• Automatyczny dobór średnic. Dzięki zaawansowanym algorytmom wbudowanym w aplikacje LIFEcad, wymiarowanie rurociągów sprowadza się do jednego kliknięcia. Aplikacja wykorzystuje wprowadzone dane
  graficzne i automatycznie wymiaruje rurociągi zgodnie z wymaganiami wybranej normy. Oczywiście dostępna jest możliwość ręcznej korekty średnic lub globalnej zmiany maksymalnych prędkości wody w rurociągach.
• Automatyczne wskazanie najniekorzystniejszego tryskacza. Dzięki funkcji automatycznego wskazania najdalszego tryskacza, jednym kliknięciem odnajdujesz miejsce do wyznaczenia pól obliczeniowych, które wymagają szczególnej uwagi.
• Automatyczne obliczenia sieci przewodów. LIFEcad przeprowadza obliczenia hydrauliczne od najbardziej niekorzystnego tryskacza w polu obliczeniowym do źródła. Dzięki intuicyjnej pracy zachęca Cię do optymalizacji instalacji. Zmiana średnic i ponowne przeliczenie instalacji zajmuje kilka chwil.
• Obliczenie punktu pracy pompy zasilającej. Umożliwia szybkie wyznaczenie wymaganego punktu pracy układu pompowego.
• Obliczenie minimalnej objętości źródła wody. Jednym z wielu wyników jakie dostarczy LIFEcad jest wymagana pojemność źródła wody dla potrzeb instalacji tryskaczowej.
• Raporty i zestawienia. Po zaprojektowaniu instalacji i przeprowadzeniu obliczeń Aplikacja LIFEcad umożliwia wygenerowanie raportów z obliczeń hydraulicznych oraz detalicznych zestawień rurociągów, kształtek i armatury, które zostały użyte w zaprojektowanej instalacji. Program dostarcza projektantowi wszystkie niezbędne dane do wykonania doboru urządzeń.
• LIFEcad umożliwia łączenie wielu rysunków. Dzięki algorytmom Aplikacji, możesz podzielić projekt na wiele plików DWG, oczywiście odpowiadającym osobnym kondygnacjom budynku. Wystarczy połączyć plik ze zdefiniowaną kondygnacją budynku i wprowadzić symbol pionu łączącego instalację z inną kondygnacją. Pion jest pomostem łączącym wiele rysunków w jeden Projekt.

Pobierz teraz

LIFEcad

Program CAD potrzebny do działania nakładki LIFEcad

ZWCAD 2021 PL Win 64bit  ZWCAD 2021 PL Win 32bit

Cennik LIFEcad

LIFEcad licencja wieczysta	LIFEcad 365 licencja na rok	LIFEcad Update aktulizacja roczna
Wsparcie Techniczne na 12 miesięcy	Wsparcie Techniczne na 12 miesięcy	Wsparcie Techniczne na 12 miesięcy
Brak aktulizacji do najnowszej wersji (można ją dokupić osobno)	Zawiera aktualizację do najnowszej wersji programu	Zawiera aktualizację do najnowszej wersji programu dla posiadanej licencji LIFEcad
2 995 zł netto	1 695 zł netto	995 zł netto
Kup teraz - przejdż do sklepu
