Program e-CAD Stal jest to cieszący się dużym uznaniem zestaw wielu narzędzi, wspomagający projektowanie konstrukcji stalowych w oparciu o wytyczne z najnowszych Polskich i Europejskich norm.

Dodatkowo wszystkie zestawienia generowane przez funkcje nakładek e-CAD tworzone są na podstawie opisów (standardowych bloków z atrybutami, których wygląd można dodatkowo zmieniać według własnych preferencji). Dzięki takiemu podejściu do projektowania użytkownik ma pełny dostęp i pełną kontrolę nad danymi w projekcie i nie musi zastanawiać się i tracić czas na szukanie skąd co się bierze.

Menu, funkcjonalności i narzędzia nakładki e-CAD Stal:

• Informacje o wskazanym kształtowniku, blasze, płaskowniku [E-IK]
• Rysowanie kształtowników stalowych gorącowalcowanych [E-KG]

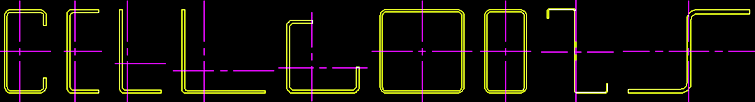

• Rysowanie kształtowników stalowych zimnowalcowanych [E-KZ]
• Rysowanie blach i płaskowników [E-KB]
• Rysowanie blachy prostokątnej, z której będzie wycinany kontur blachy o dowolnym, nieregularnym kształcie (np. do opisu blach blachownic) [E-KBO]
• Rysowanie blach o zadanych wymiarach [E-KBW]
• Zmiana dowolnych obiektów w obiekty o cechach kształtowników, blach lub płaskowników:

• nadanie dowolnemu elementowi cech i właściwości kształtownika gorącowalcowanego [E-PKG]
• nadanie dowolnemu elementowi cech i właściwości kształtownika zimnowalcowanego [E-PKZ]
• nadanie dowolnemu elementowi cech i właściwości blachy lub płaskownika [E-PKB]

• Opisywanie kształtowników gorącowalcowanych na liniach i poliliniach [E-OKG]
• Opisywanie kształtowników zimnowalcowanych na liniach i poliliniach [E-OKZ]
• Wstawianie opisów spoin [E-OS]

• Opisy kształtowników, blach, płaskowników:
  • Opis Pozycja Nadrzędna kształtowników, blach, płaskowników [E-OPK]
  • Menager opisów Pozycji Nadrzędnych kształtowników, blach, płaskowników [E-MOPK]
  • MultiMenager opisów Pozycji Nadrzędnych kszt., blach, płaskowników [E-MMOPK]
  • Nadawanie opisu Pozycja Nadrzędna wielu opisom jednocześnie [E-NOPK]
  • Zestawienie masy Pozycji nadrzędnych kształtowników do rysunku DWG [E-KPZ]
  • Zestawienie masy Pozycji nadrzędnych kształtowników do arkusza Excela®
  • Zestawienie masy Pozycji nadrzędnych kształtowników do pliku tekstowego CSV
  • Opisy kształtowników, blach, płaskowników - 3 warianty [E-OK]
  • Renumeracja opisów kształtowników, blach, płaskowników [E-ROK]
  • Menager opisów kształtowników, blach, płaskowników [E-MOK]
  • MultiMenager opisów kształtowników, blach, płaskowników [E-MMOK]
  • Szukanie opisów kształtowników, blach, płaskowników [E-SNRK]
  • Usuwanie wszystkich znaczników szukania opisów kształtowników, blach, płaskowników [E-UZS]

• Zestawienie powierzchni malowania do rysunku DWG [E-ZPM]
• Zestawienie powierzchni malowania do arkusza Excela®
• Zestawienie powierzchni malowania do pliku tekstowego CSV
• Zestawienie stali kształtowników, blach, płaskowników do rysunku DWG [E-ZK]
• Zestawienie stali kształtowników, blach, płaskowników do arkusza Excela®
• Zestawienie stali kształtowników, blach, płaskowników do pliku tekstowego CSV

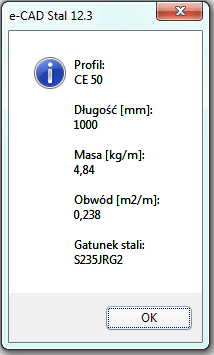

Wybrane okna dialogowe nakładki.

Przykładowe rysunki wykonane przy użyciu nakładki
