BiK Żelbet BIM (następca BiK Żelbet) przeznaczony jest do sprawnego rysowania konstrukcji żelbetowych.
Jako nakładka na program CAD przyspiesza znacznie proces rysowania, opisywania i zestawiania stali zbrojeniowej.
Wprowadzanie komend może odbywać się z klawiatury (również skróty klawiaturowe), menu rozwijalnego lub ikon. Program współpracuje z modułem BiK-Base i wykorzystuje jego procedury zarządzające i standard warstw.
BiK Żelbet BIM umożliwia rysowanie zbrojenia w 2D i następnie wygenerowanie wizualizacji w 3D, dzieki modułowi Konstrukor BIM. Korzystając z parametryzacji obiektów można wygodnie opisywać zrbrojenia i wygenerować odpowiednie zestawienia. Modyfikacja rozmiaru obiektu spowoduje aktualizacje powiązanych opisów i widoków. Można również wyeksportować wizualizacje 3D do formatu IFC razem z modelem gabarytowym.
Zdajemy sobie sprawę, że podczas tworzenia dokumentacji najbardziej czasochłonne nie jest rysowanie samego elementu konstrukcyjnego, ale jego edycja wynikająca ze zmian, rewizji itd. Dlatego w BiK Żelbet BIM o wiele łatwiej edytować już istniejące elementy oraz zarządzać numeracją w opisach prętów i pozycjami konstrukcyjnymi.
BiK Żelbet BIM:
- Wymiarowanie prętów oraz pomiar ich długości całkowitej w dowolny sposób
Wymiarowanie bazuje na PN-EN ISO 3766 (met. A-gabarytowo, met. B-osiowo, wymiar rzeczywisty).
- Wybór dokładności wymiarowania wyciąganego pręty oraz jego długości całkowitej
Dla wybranej jednostki można wybrać ilość miejsc po przecinku oraz zaokrąglanie do pełnych 5mm (np. 125.6cm lub 125.5cm lub 126cm) - Intuicyjny sposób rysowania zbrojenia
Trzy sposoby definiowana prętów głównych i strzemion. - Automatyczny opis wszystkich lub tylko niestandardowych średnic gięcia pręta
- Wybór własnego stylu tworzonej dokumentacji
Dostępnych jest 6 styli opisów pręta, rysowanie pręta z gubością lub bez itd..
- Menadżer pozycji do zarządzania elementami żelbetowymi
Dzięki temu w zestawieniu widać ile jest pozycji i ile jest w każdej z nich prętów.

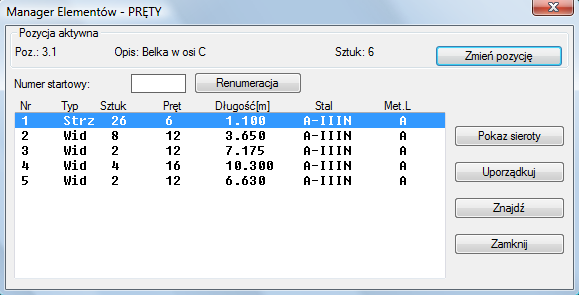

- Menadżer zbrojenia do renumeracji, konsolidowania i porządkowania numeracji
Brak konieczności pilnowania i edytowania numeracji prętów.
- Zautomatyzowana aktualizacja opisu pręta wraz z aktualizacją jego wyciągniętego schematu
- Automatyczna rozkładarka strzemion i dowolnych prętów widokowych
Pręt w widoku można rzutować na wybrany kierunek, a następnie rozłożyć w max. 3 strefach.
- Edycja rozłożonych prętów za pomocą 1 polecenia
- Łatwe i szybkie polecenie do wstawiania przegięcia pręta

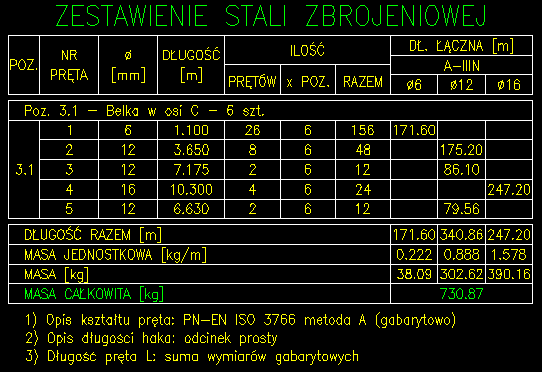

Polecenie przydatne np. przy zmianie gabarytu elementu żelbetowego. - Automatycznie tworzenie zestawienia stali
Wystarczy wskazać obszar z opisami prętów do zestawienia. - Dokładny opis pod tabelką zestawieniową
Informacja bardzo ważna dla wykonawcy w jaki sposób pręty zostały zwymiarowane.
- Automatyczne tworzenie opisów
Użytkownik podaje tylko ilość prętów i ew. uwagi. Pozostałe parametry uzupełnia automatycznie program. - Automatyczne tworzenie opisów powielonych
Na bazie opisanego pręta można bardzo szybko opisać ten sam pręt w innym widoku
UWAGA: Nakładka BiK dostępna jest obecnie tylko w wersji 64bit (wymaga systemu operacyjnego Windows w wersji 64bit oraz ZWCAD Professional w wersji 64bit.)
