Właściwości wymiaru

Umożliwia zmianę i personalizację parametrów wymiarowania.

PMI > Wymiar

Wymiary i ich opcje możemy parametryzować. Służą do tego okna dialogowe w Ustawieniach wymiarowania:

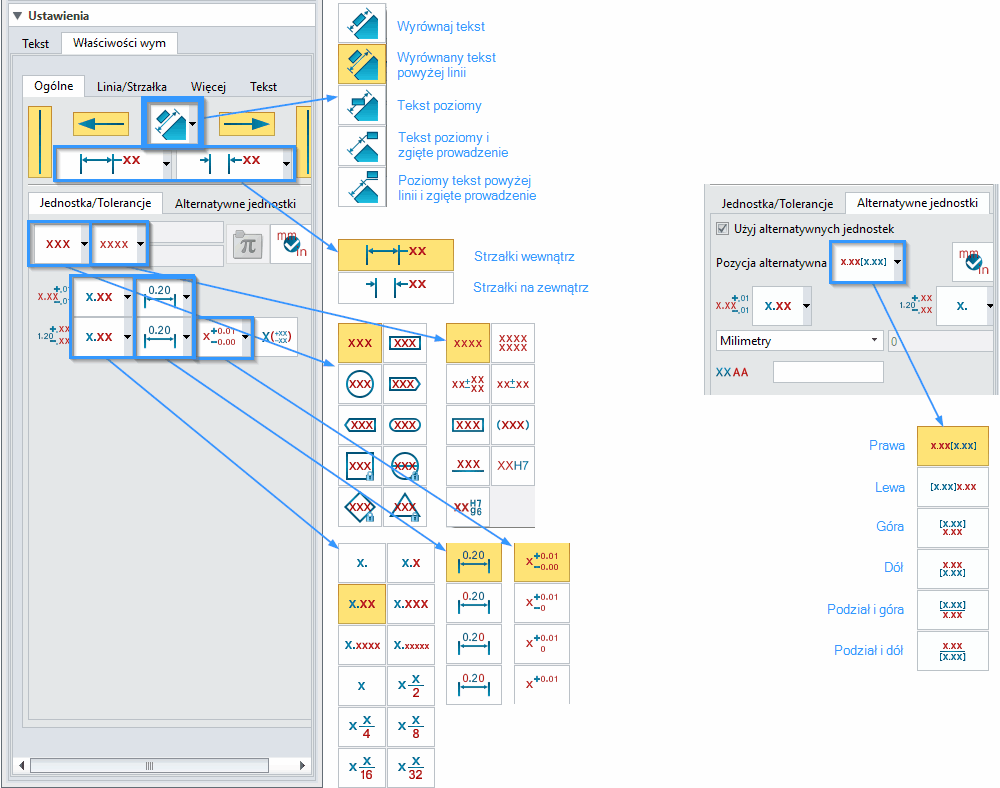

Właścowości OGÓLNE:

W ramach opcji możemy:
- Zmienić wyrównanie tekstu.
- Dodać / odjąć strzałki dla lewej i prawej strony osobno.
- Dodać /odjąć linie wymiarowania dla lewej i prawej strony osobno.
- Zdefiniować czy strzałki są na zewnątrz lub wewnątrz dla lewej i prawej strony osobno.

- Jednostka: brak, prostokąt, okrąg, prawy znak, lewy znak, długi okrąg, kwadrat, okrąg zakreskowany, romb, trójkąt.
- Tolerancja: brak, granica tolerancji, niesymetryczna tolerancja, symetryczna tolerancja, podstawowa, odniesienie, nie do skalowania, pole tolerancji, tolerancja pasowania.
- Górna granica tolerancji, dolna granica tolerancji.
- Przeglądaj zmienne.
- Pokaż jednostki.
- Miejsca dziesiętne: brak miejsc dziesiętnych, jedno miejsce dziesiętne, dwa miejsca dziesiętne, trzy miejsca dziesiętne, cztery miejsca dziesiętne, pięć miejsc dziesiętny, brak ułamka, połowa, ćwiartka, ósma część, szesnasta część, trzydziesta druga część.
- Ukrywanie zer: brak ukrywania zer, ukryte zera początkowe, ukryte zera końcowe, ukryte zera początkowe i końcowe.
- Typ wyświetlania tolerancji zerowej.
- Pokaż nawiasy tolerancji.

 Alternatywne jednostki:

Aktywujemy opcją Użyj alternatywnych jednostek.
- Pozycja alternatywna: prawa, lewa, góra dół, podział i góra, podział i dół.
- Pokaż jednostkę dla alternatywnych jednostek.
- Dokładność jednostki.
- Dokladność tolerancji.
- Jednostki liniowe: mikrometry,milimetry, centymetry, decymetry, metry, mile, cale, stopy, jardy, współczynnik użytkownika
- Przyrostek: alternatywny przedrostek.

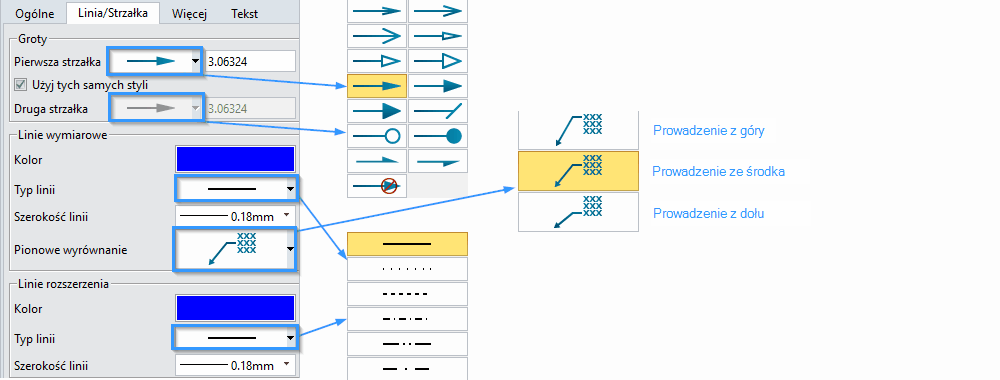

Opcje LINIA / STRZAŁKA.

Możemy ustawić jak będą wyglądać Groty:

- Pierwsza strzałka: typ, wielkość.
- Druga strzałka: typ, wielkość.
- opcja Użyj tych samych styli unifikuje strzałkę pierwszą i drugą.

Linie wymiarowe:

- Kolor.
- Typ linii.
- Szerokość linii.
- Pionowe wyrównanie.

Linie rozszerzenia:

- Kolor.
- Typ linii.
- Szerokość linii.

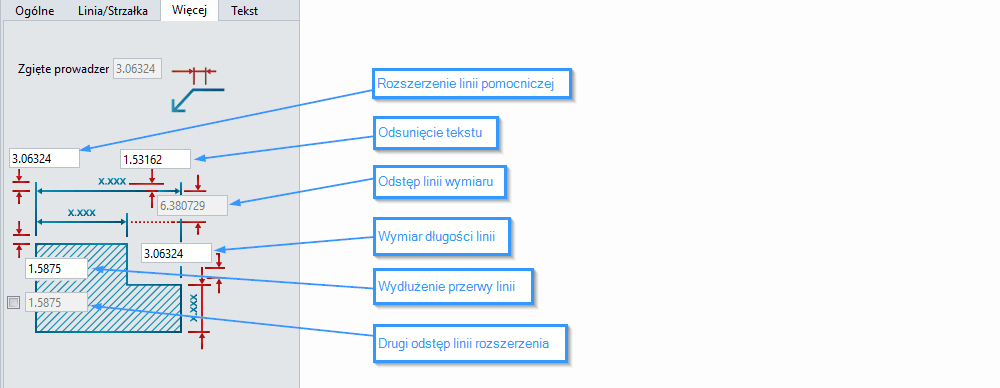

 Opcje WIĘCEJ

 Za pomocy tego okna dialogowego możemy zmodyfikować odległości pomiędzy wymiarowanym detalem, liniami i tekstem:

- Zgięte prowadzenie.
- Rozszerzenie linii pomocniczej.
- Odsunięcie tekstu.
- Odstęp linii wymiaru.
- Wymiar długości linii.
- Wydłużenie przerwy linii.
- Drugi odstęp linii rozszerzenia.

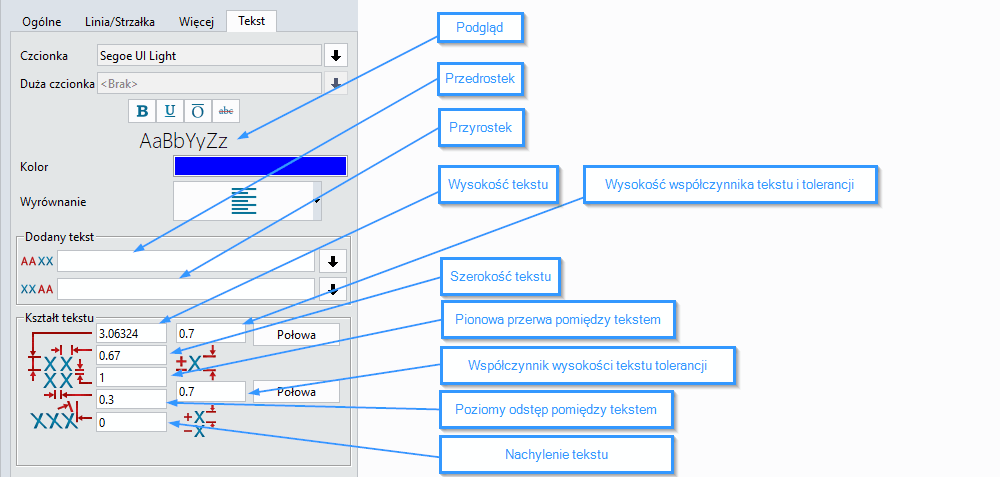

Opcje TEKST:

Powyższe okno dialogowe pozwala na edycję:
- Czcionka: nazwa czcionki, przycisk otwierający okno wyboru czcionki.
- Duża czcionka: niektóre czcionki posiadają wpisaną dużą wersję, pomocną przy szybkim skalowaniu opisów wymiarowania.
- Pogróbienie, podkreślenie dolne, górne, przekreślenie.
- Pogdląd czcionki.
- Kolor.
- Wyrównanie: od lewej, środek, od prawej.
- Dodany tekst: przedrostek, przyrostek.
- Kształt tekstu: wysokość tekstu, wysokość współczynnika tekstu i tolerancji, szerokość tekstu, pionowa przerwa pomiędzy tekstem, współczynnik wysokości tekstu tolerancji, poziomy odstęp pomiędzy tekstem, nachylenie tekstu.
