Otwór

Umożliwia utworzenie cylindrycznego wycięcia w detalu.

Operacje > Operacja Inżynierska
Arkusz blachy > Narzędzia formowania



Aby użyć funkcji potrzebna jest bryła, na której wybieramy Pozycję otworu / otworów (możemy zaznaczyć więcej niż jeden). Do dyspozycji mamy możliwości:

- Otwór ogólny
- Otwór tolerowany
- Otwór gwintowany
- Otwór z profilu

W polu Wyrównanie otworu możemy za pomocą przycisku  odwrócić kierunek wzdłóż osi. Możemy również definiować Kierunek jeśli natywnie prostopadły do płaszczyzny bryły w momencie wybierania Pozycji nam nie odpowiada.

Za pomocą przycisku  otwieramy rozwijane menu gdzie do dyspozycji mamy:

- układ współrzędnych (osie X, Y, Z, -X, -Y, -Z),
- Dynamiczny wybór (umożliwia wybranie ściany, płaszczyzny odniesienia, osi odniesienia itp.)
- Osie płaszczyzny (podstawowej lub innej, utworzonej przez użytkownika)
- Krzywa styczna (styczna do krzywej)
- Krzywa normalna (normalna do krzywej)
- Ściana styczna
- Krzywizna sciany
- Przyspieszenie czoła
- Normalny do ściany
- Linia środkowa
- Dwa punkty
- Wyrażenie

Możemy zdefiniować własną oś odniesienia.  Jej użycie przedstawiono na rysunku poniżej.

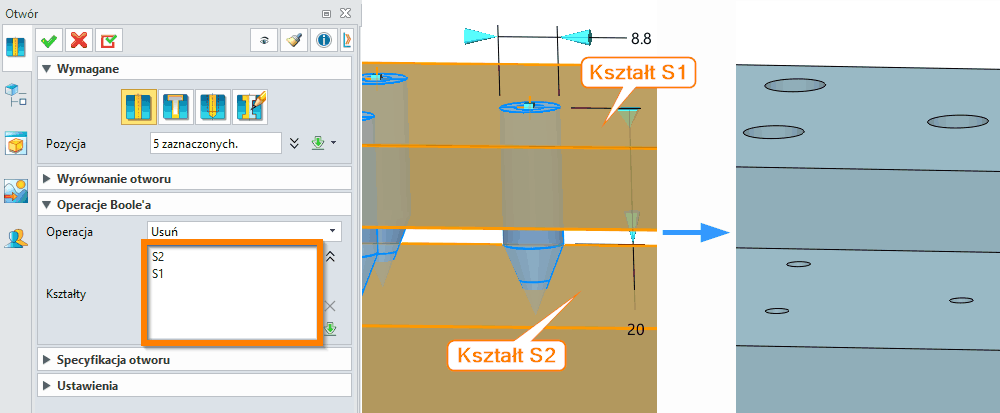

Operacje Boole`a umożliwiają wybór obiektów, na które będzie działała funkcja. Opcja Operacja: Usuń lub Brak pozwala na wycinanie lub dodawanie kształtów. Przykładowe wycinanie przedstawiono na rysunku poniżej:





Specyfikacja otworu umożliwia szczegółowe definiowanie parametrów w zależności od tego jakiego typu otworu użyjemy (Ogólny, Tolerowany, Gwintowany) oraz Kształt otworu: Prosty, Stożkowy, Pogłębienie walcowe, Pogłębienie stożkowe, Punkt-ściana.

Dla Specyfikacji otworu możemy również wybierać jak będzie zakończony otwór. Służy do tego opcja Koniec: Ślepy, Do ściany, Przez wszystko. Działanie opcji przedstawiono poniżej:





Specyfikacja otworu jest rozszerzona dla Otworu tolerowanego oraz gwintowanego. Kształt otworu dla Otworu tolerowanego przybiera dodatkowe opcje: Rowek, Rowek z pogłębieniem stożkowym, Rowek z pogłębieniem walcowym. Opcje dla Kształtu otworu w Otworze tolerowanym przedstawiono na filmie poniżej:





 Otwór tolerowany pozwala wybrać Standard:
- ISO
- ANSI Metric
- ANSI Inch
- DIN
- GB
- JIS
- GOST
- UNI

Typ śruby zmienia się w zależności od Kształtu otworu oraz Standardu dając odpowiednie możliwości wyboru.

Rozmiar jest uzależniony od Standardu. Definiuje podstawowe parametry (D1, D2, H).

Pasowanie występuje w następujących opcjach: Zamknij, Normalny, Poluzuj, Dostosowane. Umożliwia delikatną korekcję podstawowych parametrów (D1, D2, H)

Specyfikacja umożliwia wprowadzenie parametrów:
(dla otworów tolerowanych oraz gwintowanych tylko niektóre parametry można wprowadzić samodzielnie)

Prosty	Stożkowy	Pogłębienie walcowe	Pogłębienie stożkowe	Punkt-ściana
D1 - Średnica H1 - Głębokość Koniec Tip - Wierzchołek	D2 - Średnica H2 - Głębokość D1 - Średnica H1 - Głębokość Kąt -Ang Koniec  Tip - Wierzchołek Dodaj podstawę	D2 - Średnica H2 - Głębokość D1 - Średnica H1 - Głębokość Koniec Tip - Wierzchołek	D2 - Średnica D1 - Średnica H1 - Głębokość Kąt - Ang Koniec Tip - Wierzchołek	D2 H2 D1 - Średnica H1 - Głębokość Kąt Koniec Tip - Wierzchołek

Rowek	Rowek z pogłebieniem stożkowym	Rowek z pogłębeniem walcowym
H1 - Głębokość Koniec Tip - Wierzchołek D1 - Średnica SL - Długość rowka SA - Kąt rowka	H1 - Głębokość Koniec Tip - Wierzchołek SL - Długość rowka SA - Kąt rowka	H1 - Głębokość Koniec Tip - Wierzchołek SL - Długość rowka SA - Kąt rowka

 Dla Otworów gwintowanych można poza wyżej wymienionymi parametrami definiować opcją Gwint.

Głównym parametrem jest Typ:
- metryczny M, MC, MF, ISO 7-1 RP, ISO 228-1, NPS, Custom
- calowy UN, UNC, UNF, UNEF, UNJ, UNJC, UNJF, UNJEF, ACME, NPS, BSP, Custom

Rozmiar uzależniony jest od Typu.

Typ głębokości (jeśli korzystamy ze standaryzowanych otworów tj. 1 x średnica, 1,5 x średnica, 2 x średnica itp.

Głębokość jeśli typ głębokości ustawiony jest na Użytkownika, możemy ją samodzielnie zdefiniować.

Wielkość otworu: Domyślny lub Dostosowany

Pole Dodaj fazę pozwala na modyfikację krawędzi otworów w zależności od Kształtu otworu parametrem Odsunięcie:
- Ustaw fazę początkową
- Ustaw środkową fazę
- Ustaw fazę końcową
Dodatkowo istnieje możliwość zmiany Kąta fazy otworu poprzez przycisk

Pole Więcej parametrów umożliwia nadanie Zewnętrznej etykiety, Dodanie tolerancji D1, którą możemy ustandaryzować przyciskiem STD. Poniższe okno wyboru przedstawia możliwości standaryzacj tolerancji.

Jeśli nie interesuje nas standaryzacja, tolerancję możemy zdefiniować za pomocą pól Górny limit oraz Dolny limit. Istnieje również opcja Nie wykonuj tolerancji.

Szablon otworu umożliwia wybór typu i kształtu otworu zdefiniowanego przez użytkownika.

Ustawienia umożliwiają Rozszerzyć start oraz Rzutować punkt położenia



 Otwór z Profilu umożliwia utworzenie niestandardowego otworu poprzez obrót profilu względem osi.



Wymagana jest Pozycja otworu oraz Szkic, który edytujemy po wybraniu ikony .
