Personalizacja środowiska pracy w programie CAD
ZWCAD oferuje wiele możliwości dostosowania programu do indywidualnych potrzeb.
Ustawienia interfejsu
Opcje pozwalają na zmianę wielu ustawień zarówno interfejsu, jak i panelu rysowania.
Ustawienia interfejsu obejmują:
- Automatyczny zapis — oznacza to zapisywanie rysunku w określonych odstępach czasu. Aby włączyć tą opcje należy wpisać wartość (w minutach) w odpowiednie pole w zakładce Otwieranie i zapisywanie.
- Schemat koloru — w zakładce Wyświetlanie można zmieniać motyw programu pomiędzy jasnym a ciemnym.
- Kolory — w zakładce Wyświetlanie można także zmieniać kolor m.in. tła, dynamicznego wprowadzania, krzyża nitkowego czy linii osi siatki.
- Kolor uchwytu — również kolor tego element można zmienić, opcja ta dostępna jest w zakładce Wybieranie.
- Czcionka — zmiana ustawień czcionki w programie i w polach tekstowych jest dostępna w zakładce Wyświetlanie. Zmiana czcionki nie wpłynie na już gotowe teksty w rysunku.
- Ścieżki wyszukiwania — w zakładce Plik jest dostępne wiele opcji na ustawienie domyślnych ścieżek plików pomocniczych takich jak rysunki, czcionki, szablony itp.
Ustawianie rozmiaru i pozycji okien lub pasków narzędzi
W programie ZWCAD możesz dostosowywać paski oraz okna za pomocą przeciągania. Tyczy się to zarówno zwykłych pasków narzędzi, jak i zakładki Właściwości, Kalkulator itp. Same paski mogą być umiejscowione w dowolnym miejscu albo przyczepione, wystarczy je przeciągnąć w konkretne miejsce. Można je także powiększać i pomniejszać, jednak po przyczepieniu do bocznej ścianki tracą możliwość edytowania.
Przeciągając Wiersz polecenia, panel Właściwości albo Centrum projektanta pojawią się opcje przyłączenia do centrum programu, albo bocznych paneli, w innym wypadku okna te będą swobodnie wisiały na rysunku. Wtedy można dowolnie modyfikować ich rozmiar. Natomiast po przyczepieniu do konkretnego miejsca, można zmieniać rozmiar tylko jednej ze stron.
Wyświetlanie poleceń w menu skrótowym
Skrótowe menu pozwala na dostęp do specyficznych poleceń. Wyświetla się ono po kliknięciu prawym przyciskiem na obiekt, pasek, zakładkę itp., a jego opcje są zależne od tego co zostało wybrane. Jeśli zaznaczysz kilka elementów, wyskakujące okienko wyświetli funkcje, które posłużą do edycji tych obiektów. A żeby wyświetlić menu z opcją lokalizacji do konkretnego obiektu należy wcisnąć Shift + prawy przycisk.

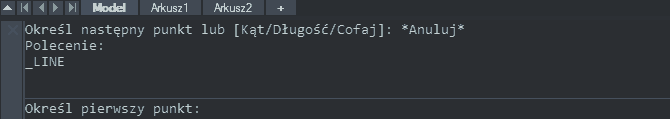

Wiersz polecenia
Wiersz polecenia to okno, w którym wpisujesz polecenia i wyświetlają się podpowiedzi od programu. Aby go włączyć należy wejść w Narzędzia — Wiersz polecenia. Można go dowolnie przenosić, zmieniać rozmiar i przypinać.
Pasek statusu
Jeśli nie korzystasz z Wiersza polecenia, to ważne informacje znajdziesz na pasku statusu. Wyświetla on informacje o wybranym narzędziu albo poleceniu, a także współrzędne, tryby i inne informacje o bieżących ustawieniach. Ponadto daje dostęp do wielu przydatnych funkcji, np. poprzez otwieranie menu skrótowych przy klikaniu prawym przyciskiem myszy na różne tryby.
Od lewej strony patrząc mamy tutaj:
- Współrzędne kursora.
- Tryb skoku.
- Wyświetlanie siatki.
- Tryb orto.
- Śledzenie biegunowe.
- Lokalizacja względem obiektu.
- Śledzenie lokalizacji.
- LUW dynamiczny.
- Wprowadzanie dynamiczne.
- Szerokość linii.
- Pokaż/ukryj przezroczystość.
- Wybór selektywny.
- Obszar modelu lub papieru.
Profile
ZWCAD daje możliwość tworzenia profili dla różnych użytkowników programu, a zmiany w ustawieniach są zapisywane w pliku domyślnym o rozszerzeniu .arg. Dzięki temu można wyeksportować pliki ustawień np. dla konkretnego użytkownika i łatwo się przełączać pomiędzy nimi.
Dostosowywanie interfejsu
Poniższe elementy podlegają personalizacji:
- przestrzeń robocza,
- paski szybkiego dostępu,
- wstążka,
- paski narzędzi,
- menu,
- menu skrótowe,
- skróty klawiszowe,
- pliki LISP,
- częściowe pliki ustawień.
Za pomocą polecenia CUI, uzyskasz dostęp do panelu modyfikacji ustawień wyżej wymienionych elementów. Dzięki temu można np. dodawać paski, zmieniać ikony albo zmieniać elementy wstążki.
