Jak zdefiniować atrybut

Atrybut definiujemy za pomocą polecenia ATTDEF.

Menu klasyczne: Rysuj --> Blok --> Zdefiniuj atrybut...

Wstążka: Wstaw --> Atrybuty --> Definiuj atrybuty...

Alias: ATT

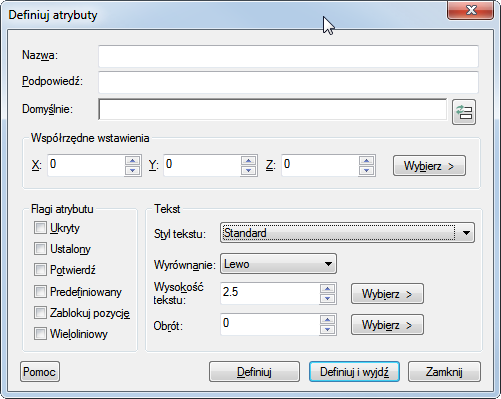

Po wydaniu polecenia pojawi się okno dialogowe, w którym definiujemy atrybuty.

Aby zdefiniować atrybut należy wypełnić pola:

• nazwa atrybutu (Nazwa),
• podpowiedź atrybutu (Podpowiedź),
• wartości domyślnej atrybutu (Domyślnie).

Pole "Współrzędne wstawienia" definiują położenie atrybutu.

Flagi atrybutu określają rodzaj atrybutu:

• atrybut niewidoczny (Ukryty),
• atrybut stały (Ustalony),
• atrybut do weryfikacji (Potwierdź),
• atrybut predefiniowany (Predefiniowany),
• atrybut z zablokowanym położeniem (Zablokuj pozycję),
• atrybut wieloliniowy (Wieloliniowy).

Możemy także ustawić wygląd tekstu atrybutu - Tekst:

• styl tekstu,
• wyrównanie tekstu atrybutu,
• wysokość tekstu (możemy wpisać wartość, lub wskazać myszką na ekranie - przycisk "Wybierz"),
• kąt obrotu tekstu (możemy wpisać wartość, lub wskazać myszką na ekranie - przycisk "Wybierz").

Przycisk "Definiuj" pozwala na definicję atrybutu i pozostanie w oknie. Jeśli będziemy klikać kilka razy w  ten przycisk, to będą kolejne atrybuty, każdy kolejny będzie wstawiony poniżej poprzedniego.

"Definiuj i wyjdź" powoduje zdefiniowanie atyrybutu i wyjście z okna.

Po zakończonej definicji atrybutów wydajemy polecenie WBLOCK lub BLOCK, które pozwoli nam na utworzenie bloku. Łącznie z obiektami rysunkowymi zaznaczamy również utworzone atrybuty.
