Skala

Umożliwia przeskalowanie dowolnej geometrii szkicu.

Operacje > Szkic > Podstawowa edycja

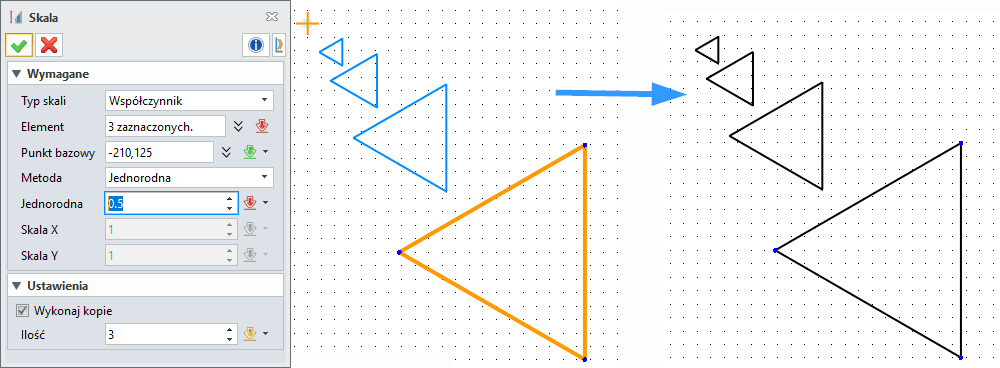

Aby użyć funkcji wymagane jest wybranie Typu skali: Współczynnik lub Punkt, zaznaczenie Elementów do przeskalowania, wskazanie Punktu bazowego, względem którego funkcja będzie przekształcała geometrię oraz wybranie Metody: Jednorodna, Niejednorodna. Gdy Jednorodna pole jest aktywne, a wszelkie wartości powyżej 1 będą powiększać geometrię. Aby pomniejszyć zaznaczone Elementy należy wprowadzić wartość poniżej 1. Przykład pomniejszania pokazano na rysunku poniżej:

W ustawieniach możemy Wykonać kopie i wskazać ich Ilość.

Niejednorodna metoda wraz z kopiowaniem została przedstawiona na rysunku poniżej:

Istnieje druga metoda skalowania nazywana punktową. Została ona przedstawiona poniżej:

Do wyboru mamy również Metodę: Jednorodną i Niejednorodną. Skalowanie geometrii zaznaczonego szkicu przebiega w oparciu o punkty Z i Do.
