Kosmetyczny szkic

Umożliwia utworzenie szkicu adnotacyjnego na płaszczyznach lub ścianach części w celach opisowych i prezentacyjnych.

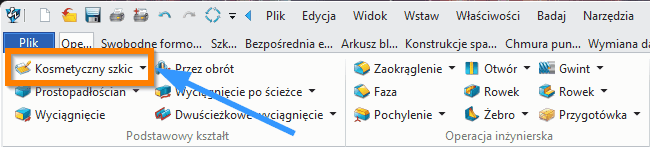

Operacje > Podstawowy kształt

Definicja
Szkic kosmetyczny to szkic adnotacyjny, który umożliwia dodawanie symboli lub znaczników graficznych na płaszczyźnie w środowisku części. Może być użyty np. do tworzenia specjalnych kształtów geometrycznych w modelu. Polecenie to rozszerza możliwości szkicowania w ZW3D, spełniając potrzeby użytkowników dotyczące różnorodnych szkiców.

Charakterystyka szkicu kosmetycznego:

• Adnotacja – szkic kosmetyczny ma charakter adnotacyjny, dlatego nie można go wykorzystywać w operacjach modelowania.

• Wzory kreskowania – do szkicu kosmetycznego można dodawać wzory kreskowania. Po wyjściu ze środowiska szkicu wybrany wzór zostaje do niego przypisany.

• Rzutowanie – szkic kosmetyczny można rzutować na powierzchnie części oraz na rysunki płaskie.

Uwaga
Szkic kosmetyczny nie może być używany w poleceniach modelowania.

Dane wymagane:

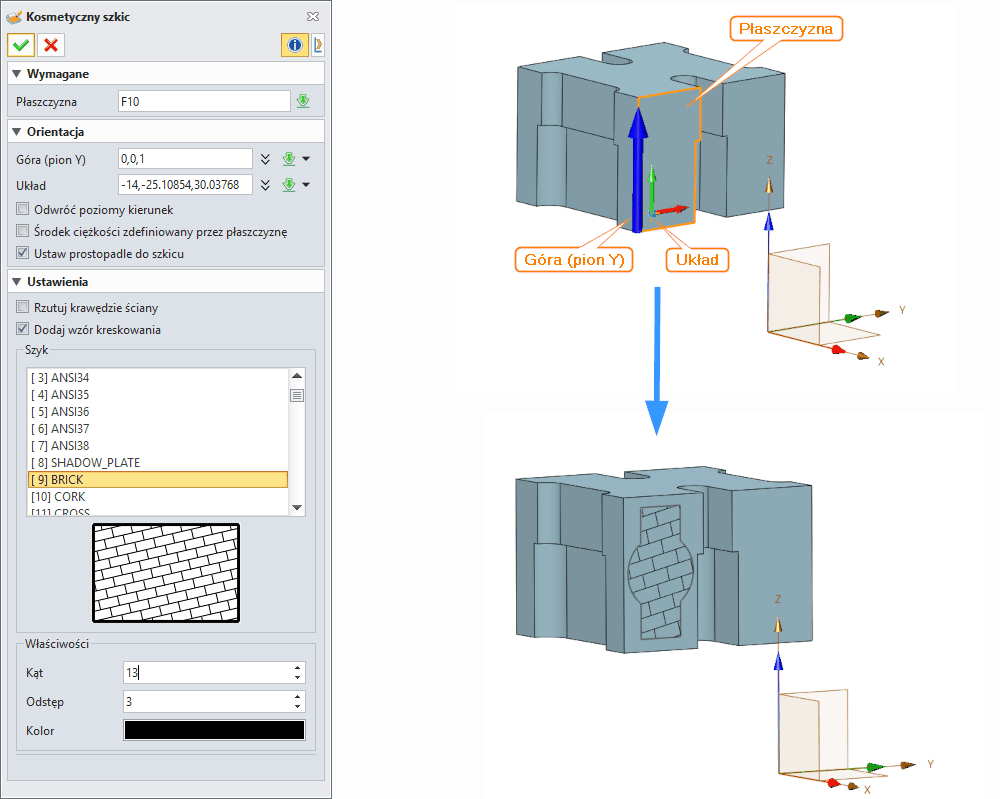

• Płaszczyzna – wybierz płaszczyznę wstawienia szkicu. Może to być płaszczyzna bazowa lub ściana części. Nowy szkic kosmetyczny zostanie uaktywniony do edycji.

Dane opcjonalne:

• Góra – wybierz kierunek osi Y dla płaszczyzny szkicu lub kliknij środkowym przyciskiem myszy, aby użyć kierunku domyślnego.

• Początek – wskaż punkt definiujący początek układu XY szkicu lub zaakceptuj domyślny początek płaszczyzny.

• Odwróć kierunek poziomy – zaznacz, aby odwrócić kierunek osi X płaszczyzny szkicu.

• Użyj środka ciężkości płaszczyzny – automatycznie oblicza środek ciężkości wybranej płaszczyzny i ustawia go jako początek XY szkicu.

• Ustaw prostopadle do szkicu (Orientuj względem widoku aktywnego) – po zaznaczeniu płaszczyzna szkicu zostanie automatycznie zorientowana zgodnie z widokiem aktywnym.

• Rzutuj krawędzie ściany – automatycznie odwzorowuje krawędzie wybranej ściany do szkicu, gdy jest on tworzony na powierzchni.

• Dodaj wzór kreskowania – umożliwia dodanie wzoru kreskowania. Można wybrać typ wzoru i zmodyfikować jego atrybuty (kąt, odstęp, kolor) z podglądem zmian na bieżąco.
