Długość łuku

Umożliwia zdefiniowanie i pomiar długości łuku.

Operacje > Szkic > Wymiar

PMI > Wymiar

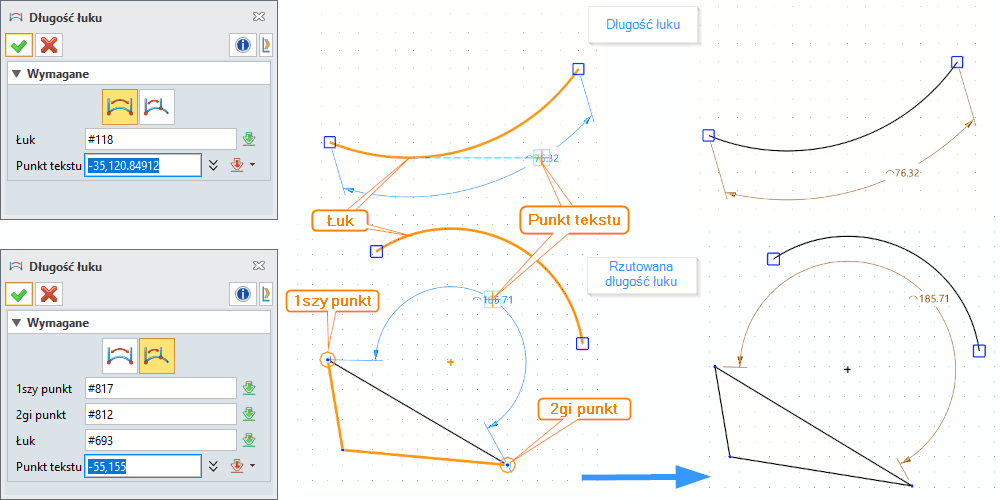

Aby skorzystać z funkcji wymagane jest wskazanie Łuku oraz Punktu tekstu. W przypadku Rzutowanej długości łuku należy najpierw wskazać rzutowany 1szy punkt, 2gi punkt, a dopiero później Łuk i Punkt tekstu.

Po zatwierdzeniu wyboru otwiera się okno Wprowadź wartość wymiaru, gdzie możemy go zdefiniować, opisać równaniami lub zmiennymi.

Korzystając z wymiarowania we wstążce PMI możemy edytować dodatkowe parametry:

- Pole tekstowe wymiaru

- Właściwości wymiaru.
