Rozszerz odgięcie

Dzięki tej funkcji możemy rozszerzyć arkusz blachy w kierunku wybranej krawędzi.

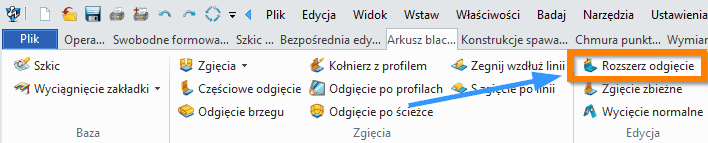

Wstążka > Arkusz blachy > Edycja

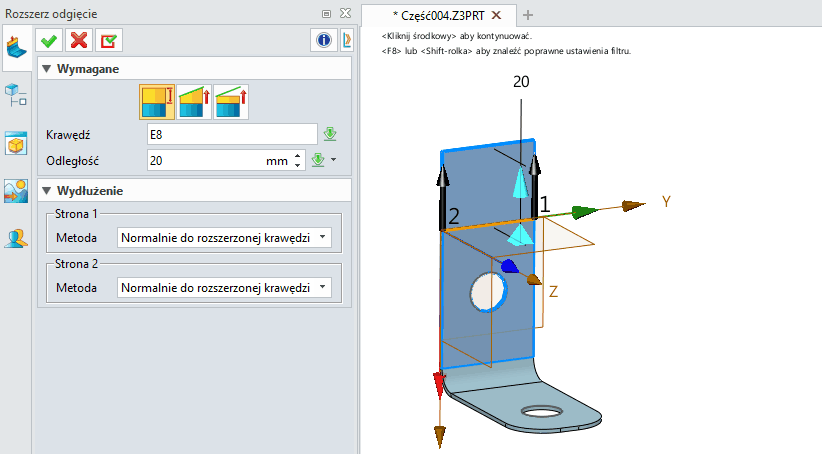

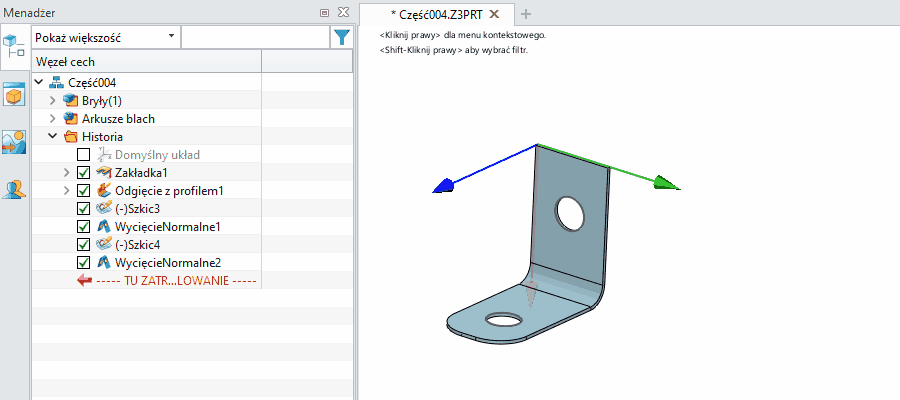

Aby użyć funkcji wymagana jest Krawędź zakładki oraz Odległość na jaką rozszerzana będzie powierzchnia arkusza blachy. Do wyboru mamy trzy opcje rozszerzania. Pierwsza, Przez Wartość, definiowana jest głównie przez parametry Krawędź oraz Odległość. Przykład zastosowania pokazano na filmie poniżej:

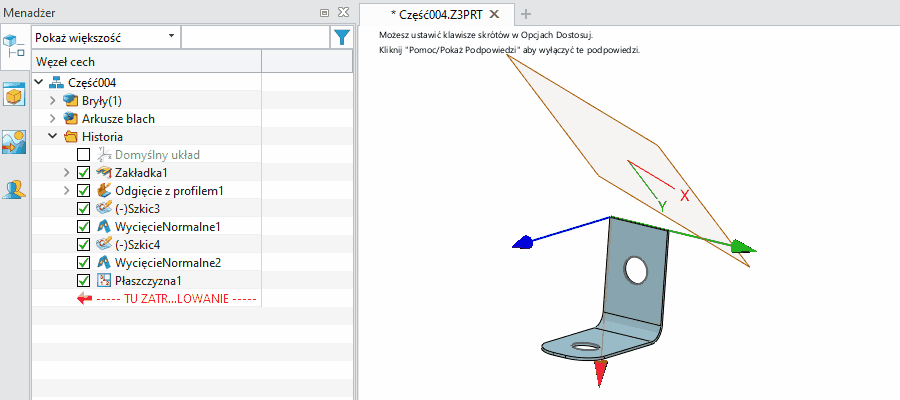

Druga opcja: Całość do płaszczyzny wymaga użycia płaszczyzny, która będzie modyfikowała krawędź rozszerzanej zakładki. Przykład zastosowania pokazano na filmie poniżej.

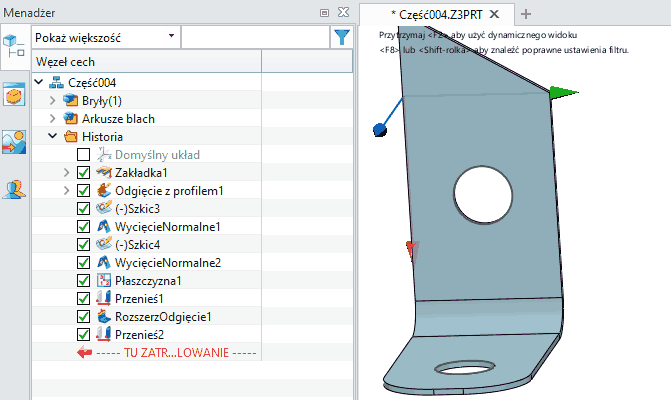

Trzecia opjca: Kontakt z wybraną daje możliwość przycięcia rozszerzanej zakładki do miejsca styku z płaszczyzną.

Parametr Wydłużenie modyfikuje kierunek wyciągnięcia rozszerzanej krawędzi. Metodę możemy zdefiniować dla każdej ze stron oddzielnie. Do wyboru mamy opcje: Wzdłuż granicy krawędzi oraz Normalnie do rozszerzanej krawędzi. Możliwości obu opcji przedstawio na filmie poniżej:

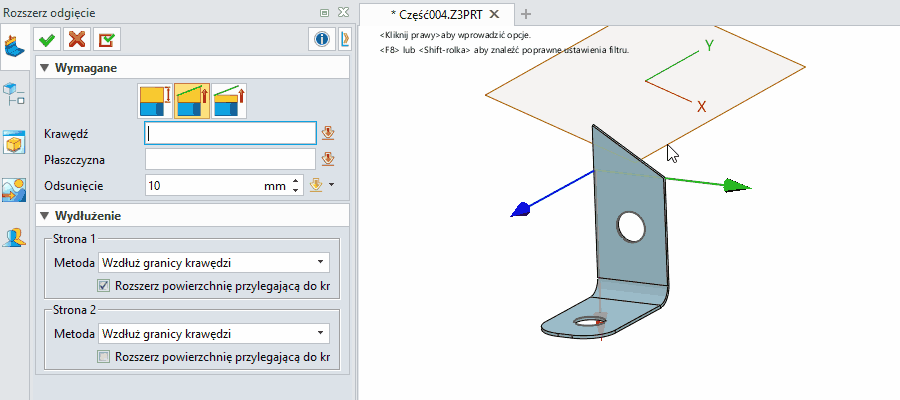

Dla Metody: Wzdłuż granicy krawędzi można wybrać opcję: Rozszerz powierzchnię przylegającą do krawędzi. Jej działanie przedstawiono na poniższym filmie:
