Przetłoczenie otwarte

Umożliwia stworzenie wytłoczenia z otworem w arkuszu blachy za pomocą otwartego profilu.

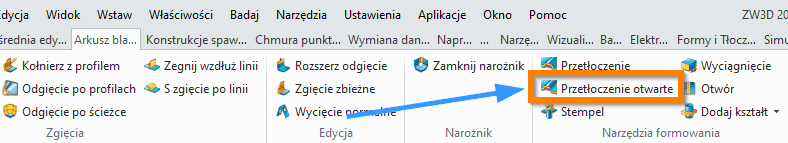

Wstążka > Arkusz blachy > Narzędzia formowania

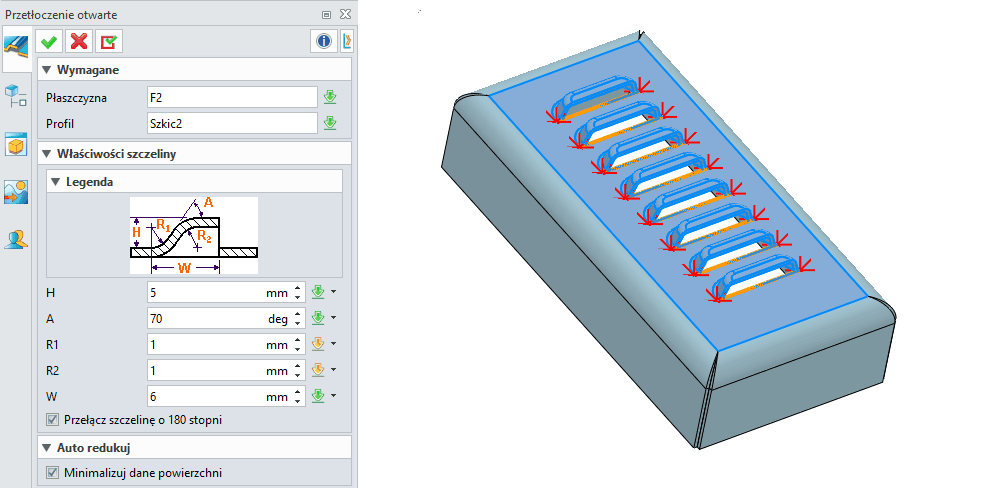

Aby użyć funkcji wymagana jest Płaszczyzna arkusza blachy oraz otwarty Profil w postaci linii prostej stycznej do Płaszczyzny. Do dyspozycji mamy następujące parametry funkcji:

- H całkowita wysokość przetłoczenia
- A kąt nachylenia ściany
- R1, R2 promienie odgięcia przy podstawie i daszku
- W całkowita długość przetłoczenia

Za pomocą opcji Przełącz szczelinę o 180 stopni możemy obrócić kierunek tworzonego przetłoczenia. Opcja Minimalizuj dane powierzchni zmniejsza ilość krzywych i krawędzi tworzonego przetłoczenia do minimum.

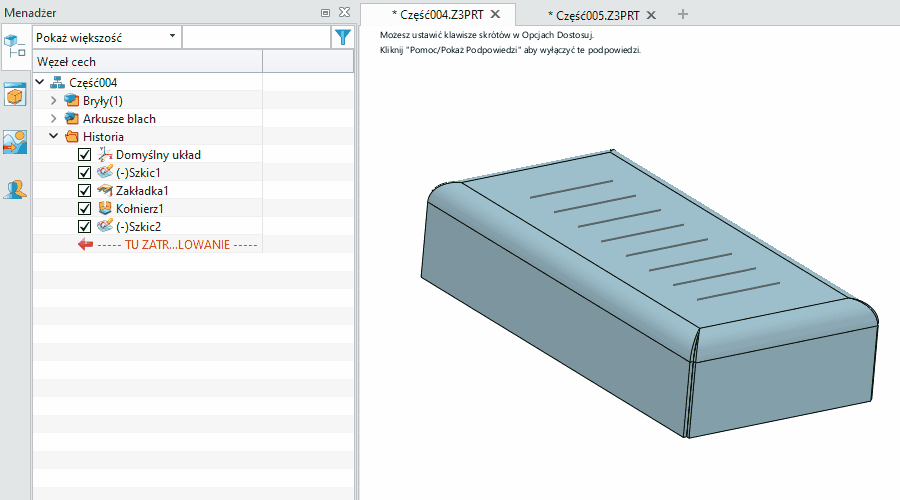

Podstawowe operacje przedstawiono na filmiku poniżej:
